高壓鍛造球閥

產品用途
球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截?cái)嗷蚪油ń橘|(zhì)流，使介質按照預定的程序輸送到各個指定點。

型號	公稱壓力	試驗壓力[MPa]		工作壓力	工作溫度	使用介質
		殼體	密封
Q41N60	16.0	24.0	17.6	16.0	-40～50	水、油品、氮、氫、氨
Q41N-320	32.0	48.0	35.2	32.0

主要零件材料

零件名稱	閥體	閥座、閥桿、球體	密封圈	法蘭	雙頭螺栓	O型圈
材料	45	2Cr13	尼龍1010	35	35CrMo	丁腈橡膠

主要尺寸

公稱壓力	公稱通徑	L	L1	D	D1	M	D2	Z-фd	b	H	L0
16.0	10	210	52	95	60	M24×2	18	3-ф18	20	77	220
	15	230	62	95	60	M24×2	20	3-ф18	20	85	220
	20	240	73	105	68	M33×2	28	3-ф18	20	94	250
	25	260	77	105	68	M33×2	28	3-ф18	22	100	250
	32	300	100	115	80	M42×2	38	4-ф18	24	120	300
	40	350	110	165	115	M52×3	48	6-ф26	30	150	400
	50	400	130	165	115	M64×3	58	6-ф26	32	165	400
	65	490	140	200	145	M80×4	74	6-ф29	40	180	500
	80	580	150	225	170	M100×3	94	6-ф33	50	200	600
	100	620	178	260	195	M125×4	115	6-ф36	60	245	800
公稱壓力	公稱通徑	L	L1	D	D1	M	D2	Z-фd	b	H	L0
32.0	10	210	52	95	60	M24×2	18	3-ф18	20	77	220
	15	230	62	105	68	M33×2	28	3-ф18	20	85	220
	20	240	73	105	68	M33×2	28	3-ф18	20	94	250
	25	260	77	115	80	M42×2	35	4-ф18	25	100	250
	32	300	100	135	95	M48×2	41	4-ф22	30	120	300
	40	350	110	165	115	M64×3	47	6-ф26	35	150	400
	50	400	130	200	145	M80×3	70	6-ф29	40	165	450
	65	490	140	225	170	M100×3	90	6-ф33	50	180	500
	80	580	150	260	195	M125×4	112	6-ф36	55	200	600
	100	620	178	300	235	M155×4	135	8-ф36	65	245	800

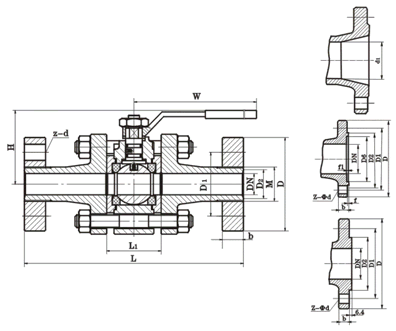

產品結構
