ZJHM型氣動套筒調節閥

ZJHM型氣動套筒調節閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售：021-6810 3333    6139 0811
  • 傳真：021-5168 6322
  • 地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品概述
ZJHM型氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。
本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。特點如下：
1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10bd左右。
4、結構簡單，裝拆維修方便。

主要技術參數
公稱通徑mm
25
40
50
65
80
100
150
200
250
300
閥座直徑mm
25
32
40
50
65
80
100
125
150
200
250
300
額定流量系數Kv
直線
11
17.6
27.5
44
69
110
176
275
440
690
1000
1600
等百分比
10
16
25
40
63
100
160
250
400
630
900
1440
公稱壓力MPa
0.6 1.6 4.0 6.4
行程mm
 16
25
40
60
100
流量特性
直線、等百分比、快開型
介質溫度℃

-40～230℃(常溫型)，散熱片式230～450℃(中溫型)
法蘭標準
符合JB78-59、JB79-59標準
閥體材質
PN
(MPa)
0.6,1.6
WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥體型式
直通單座鑄造球型閥
閥芯材質
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋形式
普通式(常溫型)、熱片式(中溫型)、低溫型
可調比R
50:1
氣源接頭
M16×1.5

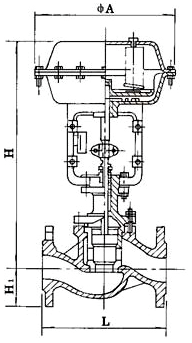

產品尺寸

溫馨提示：“ZJHM型氣動套筒調節閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333    傳真：021-51686322
