GM系列高真空隔膜閥

GM系列高真空隔膜閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售：021-6810 3333    6139 0811
  • 傳真：021-5168 6322
  • 地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品概述
Gm系列高真空隔膜閥供接通或切斷真空系統之用。連接管焊接式真空隔膜閥更是溴化鋰制冷設備中的理想配件。適用介質為空氣及非腐蝕性氣體。連接法蘭標準按GB6070或GB4982規定，也可為連接管焊接型式。

主要技術規范
適用范圍Pa 103～1.3×10-4
漏率Pa.L/S 6.7×10-4
介質溫度℃ 隔膜為丁腈橡膠時-25～+80
隔膜為氟橡膠時-30 50
主要零部件材質
零件名稱 材料
閥體 碳鋼、不銹鋼
隔膜 丁腈橡膠、氟膠
閥桿 不銹鋼

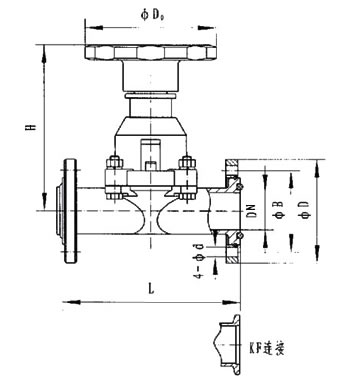

外形及連接尺寸（mm）

型號 \ 尺寸 DN D H A L L1
GM0C-H(Ⅰ) 10 19 80 55 240 120
GM-25C-H(Ⅰ) 25 32 105 80 240 120
GM-40C-H 40 45 133 100 240 120
GM-50C-H 50 57 157 100 240 120
GM0D-H(Ⅰ) 10 19 77.5 50 150 150
GM-25C-H(Ⅰ) 25 32 105 60 75 75
Ⅱ型連接管焊隔膜閥外形及連接尺寸
型號 \ 尺寸 DN D H A L L1
GM0C-H(Ⅱ) 10 19 80 55 195 120
GM-25C-H(Ⅱ) 25 32 105 80 236 120
GM0D-H(Ⅱ) 10 19 77.5 50 150 75
GM-25D-H(Ⅱ) 25 32 105 66 175 75
Ⅲ活套法蘭連接隔膜閥外形及連接尺寸
型號 \ 尺寸 DN D H A L L1
GM0C-H(Ⅱ) 10 19 80 55 195 120
GM-25C-H(Ⅱ) 25 32 105 80 236 120
GM0D-H(Ⅱ) 10 19 77.5 50 150 75
GM-25D-H(Ⅱ) 25 32 105 66 175 75
Ⅳ活套法蘭連接隔膜閥外形及連接尺寸
型號 \ 尺寸 DN D D1 H A L n-Фc
GM0C 10 46 36 80 55 75 4-Ф6
GM-25C 25 70 55 105 80 120 4-Ф7
GM-40C 40 100 80 133 100 150 4-Ф9
GM-50C 50 110 90 157 100 180 4-Ф9
產品尺寸
溫馨提示：“GM系列高真空隔膜閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333    傳真：021-51686322
